一、前言-老化現象是自然的、必然的

近些年來，可口可樂、百事、佳得樂、農夫山泉、IFF、芬美意….越來越多的食品行業巨頭發現，控制外觀和內容物質量的穩定性已經變得非常重要，相比于其他產品來講，食品本身和包裝的一致性和穩定性研究更為重要，因?yàn)橄M(fèi)者在貨架上看到顏色等不一致的產品，第一反應就是質量和食品安全。隨著消費者從吃飽到吃好的消費觀念的轉移，消費者越來越關注食品安全，營養和保健等方面，食品產品研究和制造單位也開始向食品的穩定性研究，保質期研究，功能性研究等方向轉移，我們韻鼎在食品領域，也從食品顏色測試深入到食品的穩定性測試，我們與農夫山泉，百事食品，IFF，佛山科技學院，嶗山礦泉水等單位一起研究他們的產品在光照，溫度和濕度下的變化，從而幫助他們優化配方、改善包裝、確定保質期和貨架環境等，在這個方面，我們積累了一些經驗，我們愿意與蒙牛分享我們的經驗，更加愿意通過一起合作，為牛奶行業的光穩定性研究盡微薄之力。

 由于光照、空氣、溫度和濕度的共同作用，太陽光中的紫外波段（UVA、UVB）會破壞包裝材料和內容物中的某些化學鍵，自295nm起始點開始，導致材料穩定性變異、性能衰減、外觀變色、強度下降、功能失效的現象，給產品質量、使用安全和企業形象帶來影響，造成甚至難以估量不可挽回的損失。

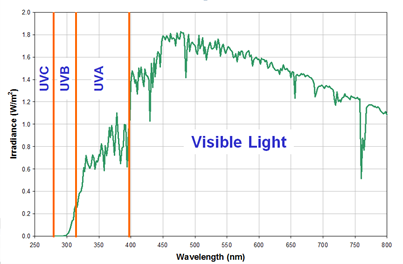

圖1：UVA/UVB/UVC在光譜中的位置，通常戶外最多用到UVB，氙燈用UVA的多

圖2：常見的化學鍵-容易被老化的波長

 食品的應用領域?qū)Ξa(chǎn)品的老化性能要求非常高，通常食品飲料行業雖然密封生產、運輸、儲藏、室內光源環境下銷售、貨架期1-2月……但是碰到自然光的概率仍然高達7天/年（1.9%），在景區門口，在自動售貨機里，在靠近窗邊的冷藏箱中，在沙灘邊，在各種運輸途中臨時堆放，在其它你想都想不到的可能性中。國際上，對藥品和食品的要求比較高，只要有千分之一的可能，生產單位就要做相關的研究和測試需求。

 包裝褪色帶來的可能是庫存積壓，內容物變質可能帶來的是品牌的巨大風險。國際標準太陽能譜最大輻射強度0.68w/㎡，是夏日午后兩點的毒辣太陽。這個烈日強度，只需數小時的能量總和，將對某些產品產生強烈破壞性！而我們的客戶發現，即使0.35w/㎡的能量，也很快就會帶來破壞!

 2017年，喀納斯景區門口的小商販，將商品在屋里屋外互換，游人購買了新疆知名品牌酸奶，隨后在進景區的途中嘔吐不止…這是我親身經歷的故事。但是，那個包裝一點都沒變色。

 有沒有一種可能，超過保質期的包裝或者經過日曬的包裝會有提示呢？我們利用光老化的特點做一些包裝上的反向突破呢？

圖3：某超市消費者發現飲料自然老化現象

二、美國Xe-3氙燈老化箱和國產設備比較的幾個關鍵點

1. 和自然老化的關聯性。老化試驗箱最關鍵的功能是模擬太陽光照環境下自然老化現象并加速實現，其中的關聯性是同樣的樣品在不同地球環境下不同時間段的數據趨勢和儀器測試間的相關性研究。

相關性指數完全符合就是1，0是完全無關，-1則是完全相反的趨勢。

2. 氙燈和濾光片。標準太陽光譜的模擬很重要，氙弧燈（簡稱氙燈）可以買到，但將氙弧燈過濾到模擬太陽光譜，這個就是老化箱中的最技術難點，也是Q-Lab公司的專利。對應的產品是“濾光片”，這是核心技術，太陽直接照射、隔著窗玻璃照射、強紫外區域照射、外太空照射等等，通過濾光片把氙燈模擬成不同環境下的太陽光譜，這是核心，也是Q-Lab規范性的最大表現之一；

濾光片對模擬太陽光的影響

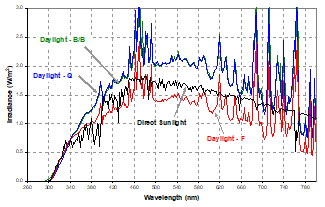

圖4：黑色的是太陽光能譜，其它是通過濾光片模擬后的能譜，在UVA處非常相似

3. 溫濕度控制。溫濕度的控制沒有想象中那么簡單，尤其是在變化過程中的線性程度。樣品在不同的溫濕度環境下是如何一點點變化過去的，這個控制非常難。

溫濕度在實驗過程中的變化會影響結果，在整個過程中都能達到線性變換是技術的體現。

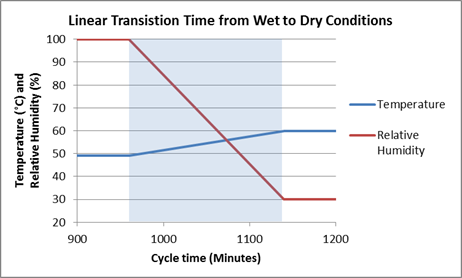

圖5：線性轉換時間對實驗結果的影響非常大，是技術中的難點。

溫度對老化的影響

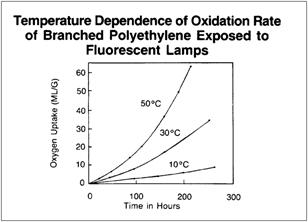

圖6: 不同溫度對聚乙烯氧化速率的影響

濕度對老化的影響

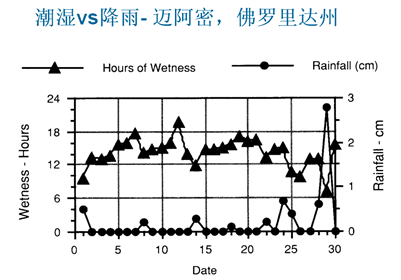

圖7:邁阿密地區一個月中潮濕和降雨的時間分布

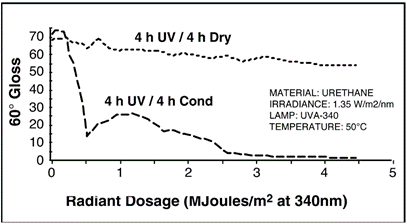

圖8: 在光照冷凝條件下VS光照干燥條件下的老化效果對比

4. 故障。Xe-3氙燈大約30年的發展，經歷全球各地區的嚴酷考核和使用，廠家在30年里也經歷了很大的技術改進。一開始的十年，就是想不到的各種故障，客戶報修，不能工作，從整流器到光管，甚至到噴淋孔，溫度調節器，一個螺絲的位置都帶來了客戶抱怨和技術進步….后來，隨著這些問題的逐漸解決，一臺耐用的氙燈老化箱就展現在世人面前。目前，在前500強的食品企業中，沒有人能使用國產的老化箱，有偶爾嘗試者，都面臨著高故障率和怨氣，我們聽說很多其它行業的客戶棄用的案例。
5. 標準和校準。我們的設備每一次換燈管，燈管通過濾光片（上文提到專利）發出的輻射量都會被一個小巧的UC系統（類似于一個手掌游戲機大?。┬?zhǔn)，而這個校準是一鍵式的，所有的光通量、溫度濕度都會被全球最高端溯源機構-美國國家標準技術研究院（NIST）追蹤溯源，可以說，每次更換，每次計量都是和NIST的一次溯源。而國內的老化箱，沒有任何溯源?？赡軙?huì)有個別非常負責任的銷售會告訴您：“去**計量院計量一下”，而他們自己完全沒有能力證明設備各方面的標準性。中國計量院屬于一級傳遞，NIST是0級，地方計量院是2級。我們的校準儀提供每次的一級傳遞！

Q-sun SOLAR EYE (太陽眼)光輻照度控制系統：Q-sun試驗箱的SOLAR EYE®(太陽眼)輻照度控制系統可以不間斷地監測和控制燈管輸出功率，保證精確的光強輻照，可以最大程度地保證試驗結果的重復性和再現性。

Q-sun條件可調節校準，校準結果溯源至NMI美國國家計量院，滿足國際主流測試標準，提供可重復的試驗環境。

ASTM G155-05a非金屬材料氙燈暴露標準試驗方法-校準的規定：為保障設備的標準性的準確性，設備必須進行定期校準以保障測試結果的重復性，校準結果須溯源至國家或國際標準。

ASTM G155-05a非金屬材料氙燈暴曬標準試驗方法—設備校準的規定原文如下：

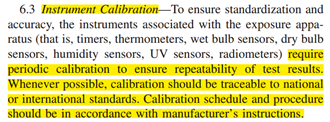

圖9：光老化儀器校準標準摘錄

翻譯：儀器校準--為了保證標準和精度，儀器的裝置（包括計時器、溫度計、濕燈泡傳感器、干燈泡傳感器、濕度探頭、紫外探頭、輻照度計等）要求階段性地校準以確保測試結果的重復性。無論可能何時，校準都必須可溯源到國際標準。校準步驟參照生產商手冊。

精確的溫度控制：Q-sun試驗箱都可以使用黑板溫度計(非絕緣)或者黑標溫度計(絕緣)來控制樣品溫度。還可以同時控制箱內空氣溫度；

當我們做一個試驗的時候，由于光老化的錯誤光譜或溫濕度傳遞，差之毫厘，可能謬以千里。單純的外觀模仿和零部件拼湊無法真正滿足我們用戶購買設備的實際需求，有時候反而其誤導作用！！

例如我們在做一個配方研究，我們希望試驗結果是由于測試對象本身造成，而不用去懷疑試驗設備或者檢測設備造成?。?biāo)準并且重復性好的設備和檢測設備，會讓我們的工作變得高效，非標準和一致性差的設備有時候讓我們的研究變得毫無方向。

在我們現有的客戶中，都是行業的佼佼者，比如可口可樂，百事可樂，農夫山泉等等，他們告訴我們：“哪怕只有千分之一的可能我們都要測試”。

無論購買進口和國產或者哪個品牌，我們會基于以上幾點去考慮和比較，當然還有價格，服務和經驗，我們需要尋找一款性價比高的產品，服務周到，有行業服務經驗的合作伙伴。食品行業光老化研究，還屬于起步階段，目前也只有行業內的領軍企業在探索和研究，所以供應商的經驗就顯得尤為重要，無論是供應商在其它行業或其它地區的豐富經驗，還是本身在我們行業的服務經驗，對一個初步探索的行業和客戶來說至關重要，我們有時候買的不僅僅是一個產品而是一個全球共享的經驗和服務。

三、評估方法

3.1光學評估

色差法：包裝的圖案經過油墨印刷，可能會變色，但不一定是所有在圖片中的顏色都變，所以圖案中局部圖像有變色，可以通過電子眼拍照確定L*a*b*的趨勢，進而進行改進；對于整塊色斑來說，用色差儀也可以處理色差問題。

3.2力學評估

a)GBT 1040-2006 塑料拉伸性能的測定；

b)GB/T 1843-2008 塑料　懸臂梁沖擊強度的測定

四、Q-SUN Xe-3HBS氙燈老化試驗箱詳細資料

Q-SUN Xe-3-HBS氙燈老化試驗箱模擬控制光照條件，對溫度和相對濕度做精確控制，帶水噴淋和背噴功能，短時間內即可再現戶外常規條件下幾個月甚至幾年的老化效果。Q-SUN Xe-3HBS氙燈老化試驗箱提供一個標準可校準可重復的試驗環境，強度可調節設定，參數可校準，校準溯源至NMI美國國家計量院，國內上海實驗室即可提供校準服務。

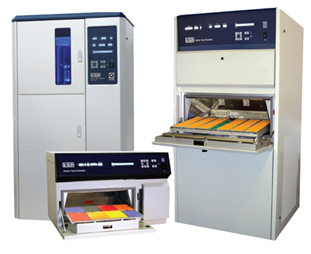

圖10. Q-SUN氙燈老化試驗箱實物和測試圖

優勢：

符合全球最嚴苛的標準規范和下游客戶要求，擁有龐大的高端客戶群。

風冷式設計，無須耗費大量純水冷卻燈管，壽命長，并且最大限度地降低了運行成本?？刂茰囟群拖鄬穸?，帶水噴淋和背噴功能；

長效濾光器：濾光器可模擬產品的各種使用環境。不同于許多其他同類產品，正常使用情況下， Q-SUN濾光器可以一直長期使用，無需更換；

通過純水噴淋模擬戶外潮濕造成的損害,這是所有Q-SUN型號的可選功能?？蓪娝δ苓M(jìn)行編程，選擇使其在黑暗條件下或在光照條件下進行；

Q-SUN氙燈試驗箱的安裝、設置和操作都十分簡便。專門設計的樣品架使樣品固定和評估非常簡單。所有型號的設備都是全自動的，可在無人監管的情況下全天24小時，每周7天地連續運行。測試過程中如遇問題，設備會智能提示報警；

引入Q-SUN國際標準老化箱帶來的價值

1)  老化對產品的不利影響

老化影響產品的美觀和功效；

老化影響產品的使用安全

自然老化時間比較久，條件不能控制；

2)  價值體現

優化了工藝，帶來穩定的產品質量；

帶來更多訂單；

提升品牌價值。

3) 技術參數

樣品放置：平板式

樣品容量：55塊

樣品傾斜角度（與水平面夾角）：10°

全光譜氙弧燈：1800w/支，共3支

水噴淋功能：標配

太陽眼輻照度控制：340nm、420nm或TUV

相對濕度控制：標配

濾光片：Daylight-Q、B/B、F可選

窗玻璃濾光片：Window-Q、B/SL、SF5可選

超強紫外濾光片:Extended UV-Q、Q/B可選

校準：帶自動UC校準，配1年NIST溯源證書

溫度傳感器：帶自動溫度傳感器，配NIST溯源證書

黑板溫度：45-110℃

黑標溫度：50-120℃

箱體空氣溫度：35-65℃

樣品面積：45*72cm

水消耗量：44L/天（加濕器）

五、國產品牌舉例

上海林頻（信息來自林頻公司網站，其真實性我公司不負責核對）

圖11：上海林頻風冷式氙燈老化試驗箱圖片

技術說明：

模擬真實環境 . 創造品質未來

　　氙燈老化試驗箱采用能模擬全陽光光譜的氙弧燈來再現不同環境下存在的破壞性光波，可以為科研、產品開發和質量控制提供相應的環境模擬和加速試驗用數天或數周的時間即可重現戶外數月乃至數年出現的危害，人工加速老化試驗數據可以幫助選擇新材料，改造現有材料，以及評價配方的變化是如何影響產品的耐久性。

　　高清觸碰 . 一流人機界面 . 穩定性高

　　采用“臺灣威倫”5.7寸彩色觸摸屏及“德國西門子”PLC模塊控制，全自動式手寫直接設定溫度、濕度、光照、雨淋循環周期，直觀的操作界面，整體美觀大方，操作方便簡捷。

　　性價比高 . 安裝簡易 . 使用方便

　　制造理念 . 追溯初元

　　造成材料老化的主要因素是陽光和潮濕，耐候試驗箱可以模擬由陽光、雨水和露水造成的危害，利用氙燈模擬陽光照射的效果，利用冷凝濕氣模擬雨水和露水，被測材料放置在一定溫度下的光照和潮氣交替的循環程序中進行測試，用數天或數周的時間即可重現戶外數月乃至數年出現的危害。

　　風冷氙燈耐氣候試驗箱采用能模擬全陽光光譜的氙弧燈來再現不同環境下存在的破壞性光波，可以為科研、產品開發和質量控制提供相應的環境模擬和加速試驗。

　　【林頻】是風冷氙燈耐氣候試驗箱的專業生產廠家，公司同時還生產各種標準及非標的環境試驗設備!

　　產品廣泛應用于航空航天、大專院校、質檢科研單位、汽摩行業、電子電工、通迅設備、電鍍涂層、汽車飾件等眾多領域。獲得廣大新老客戶高度贊揚!

　　以下是風冷氙燈耐氣候試驗箱的詳細資料，請瀏覽：

　　參照標準

　　GB/T16422.2-1999人工加速老化試驗箱

　　GB/T1865-2009色漆和清漆人工氣候老化和人工輻射曝露

　　GB/T2423.24-1995太陽輻射試驗

　　ASTMG155氙燈老化測試

　　ISO10SB02/B04 環境監測儀器

　　SAEJ2527 其它耐氣候試驗

　　SAEJ2412 基礎耐候性測試方法

　　技術指標

　　型號：LRHS-190F-SN

　　工作室尺寸：500×760×500

　　外型尺寸：1220×1270×1860

　　溫度范圍：RT+10℃～70℃

　　濕度范圍：65～98%RH

　　黑板溫度：63～100℃

　　溫度均勻度：±2.0℃ (空載時)

　　溫度波動度：±0.5℃ (空載時)

　　玻璃窗濾光器：3只

　　氙燈燈源：風冷式燈管

　　氙燈數量：4支(其中1支備用)

　　降雨時間：1～999M，連續降雨可調

　　降雨周期：1～240min間隔(斷)降雨可調

　　噴水周期(噴水時間/不噴水時間) 18min/102min或12min/48min

　　淋雨水壓：0.12～0.15Mpa

　　噴水嘴孔徑：Ф0.8mm

　　氙燈功率：1.8KW×3支=5.4 KW

　　加熱功率：2KW

　　加濕功率：0.75KW

　　樣品托盤尺寸：450×720mm

　　樣品架與燈距離：230～280mm

　　波長：290～800nm 輻射強度:≤300W/㎡

　　光照周期連續可調，時間：1～999h、m、s

　　安裝場地：

　　地面平整，通風良好

　　設備周圍無強烈振動

　　設備周圍無強電磁場影響

　　設備周圍無易燃、易爆、腐蝕性物質和粉塵

　　安裝要求

　　設備周圍留有適當?shù)氖褂眉熬S護空間，如圖所示：

　　A：不小于60cm

　　B：不小于60cm

　　C：不小于120cm

　　(注：(設備傾斜角度不能超過15℃))

　　環境條件：

　　溫度：5℃～+28℃(24小時內平均溫度≤28℃)

　　相對濕度：≤85%RH

　　氣壓：86kPa～106kPa

　　供電條件：三相四線+保護地線，電壓范圍：AC(380±38)V

　　頻率允許波動范圍：(50±0.5)Hz

　　保護地線接地電阻小于4Ω

　　要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用

　　供水條件：設備加濕用水需采用純凈水

六、我們的建議

   綜上所述，設備不能只看外觀，就如我們看食品一樣，我們的食品生產單位，既要考慮外觀跟消費者喜好研究，但我們更關注食品的安全，保健等關鍵因素，我們購買老化設備也一樣，我們不能只看外觀和技術參數，我們需要設備具有標準性，可溯源，可校準，設備的一致性，一句話，我們要保準我們的測試結果是可靠的，是可以全球，同業之間比對的。

   最后介紹一下Q-Lab和韻鼎，我們不光提供產品，我們還為各行業的測試方法標準化建立貢獻我們的經驗，我們與各行業的精英共同探索，建立國際國家方法，在食品領域，我們?nèi)沃氐肋h(yuǎn)，需要食品行業有領導力的公司的信任和支持！！
